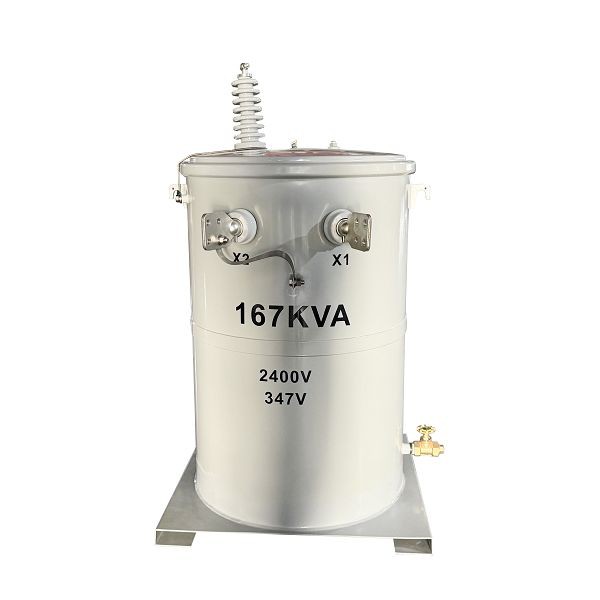

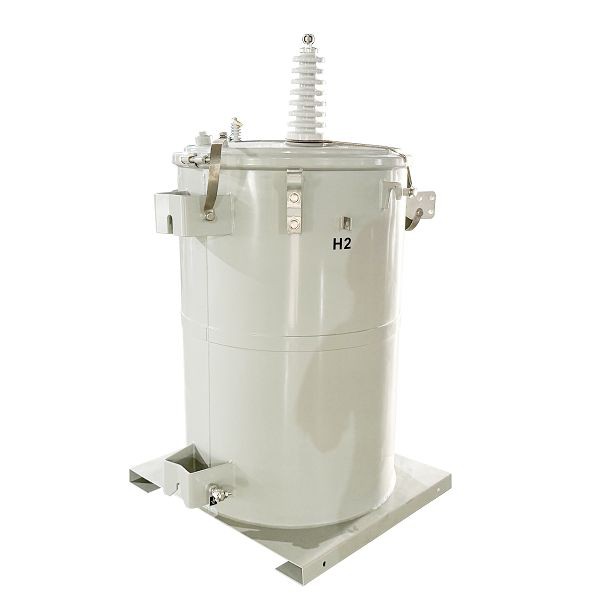

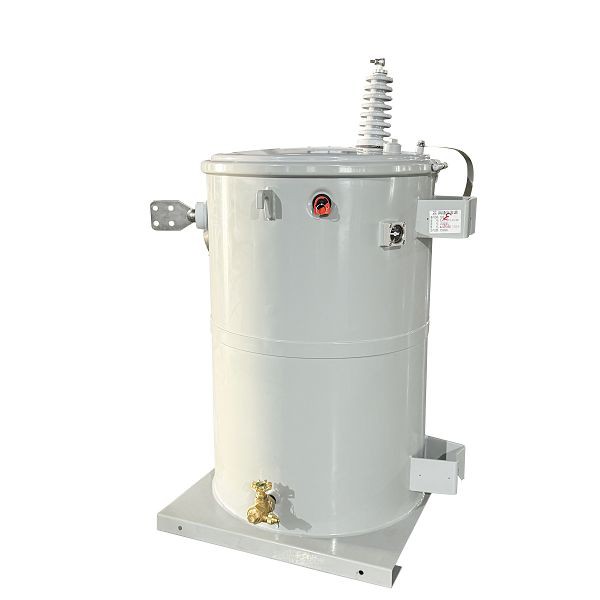

Transformator montat pe stâlp monofazat de 167 KVA-2,4/0,347 KV|Canada 2025

01 General

1.1 Descrierea proiectului

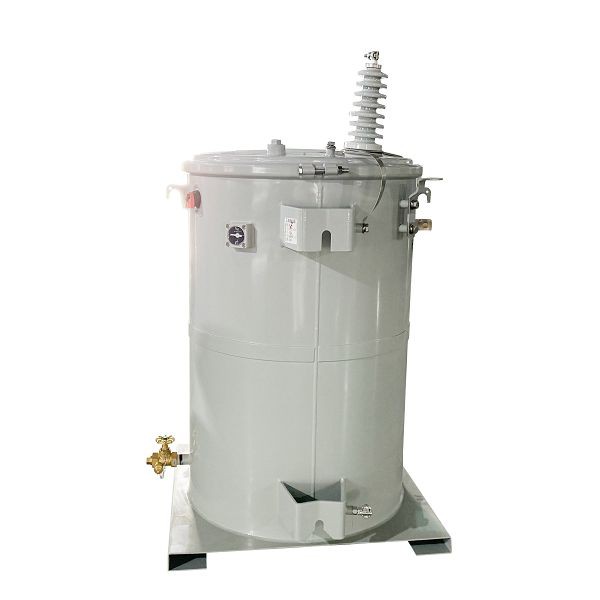

Transformatorul monofazat montat pe stâlp de 167 kVA a fost livrat în Canada în 2025. Puterea nominală a transformatorului este de 167 kVA cu răcire ONAN. Tensiunea înaltă este de 2,4 kV, tensiunea joasă este de 0,347 kV, au format un grup vectorial de Ii6.

Transformatorul modern monofazat montat pe stâlp, care integrează un detector de defecțiuni interne (IFD) și izolație anti-urmărire, este proiectat pentru o fiabilitate superioară în aplicații critice, cum ar fi distribuția de energie rezidențială, electrificarea rurală și liniile de alimentare industriale. IFD monitorizează în mod proactiv defecțiunile interne pentru a permite întreținerea predictivă și pentru a preveni defecțiunile, în timp ce sistemul Anti-Urmărire rezistă robust urmăririi suprafeței cauzate de ceața sărată de coastă, poluarea industrială sau mediile umede. Această sinergie de diagnosticare și durabilitate asigură o siguranță sporită și minimizează întreruperile serviciului pentru clienții de utilități.

1.2 Specificații tehnice

Transformator montat pe stâlp de 167 kVA specificații tip și fișă tehnică

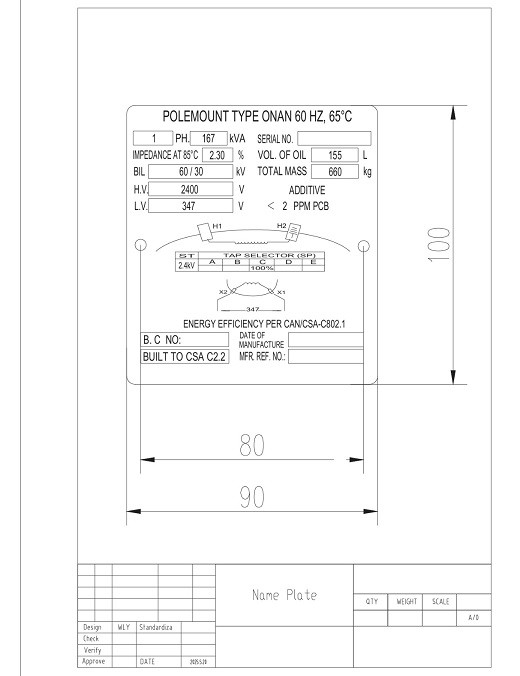

1.3 Desene

Schema transformatorului montat pe stâlp de 167 kVA și dimensiune.

02 Fabricare

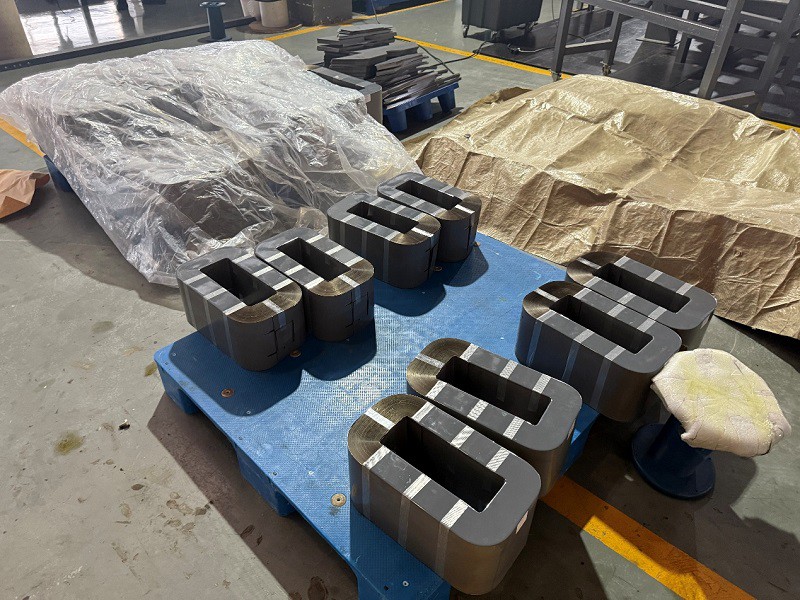

2.1 De bază

Miezul său este construit utilizând un design înfăşurat continuu din oţel silicon-de înaltă calitate. Această structură inovatoare creează o cale magnetică optimă cu goluri minime, ceea ce duce la o eficiență energetică superioară și o funcționare mai silențioasă și mai fiabilă.



2.2 Înfășurare

Utilizează un design-înfăşurat din folie de aluminiu pentru partea de-tensiune joasă pentru a oferi o rezistenţă superioară la scurt-circuit şi un design înfăşurat-de sârmă de aluminiu stratificată pentru partea de-tensiune înaltă pentru o distribuţie optimă a tensiunii. Această abordare hibridă de înfășurare, folosind aluminiu, realizează un echilibru optim între fiabilitate, cost-eficiență și performanță termică.



2.3 Rezervor

Rezervorul este construit din -oțel inoxidabil de înaltă calitate, oferind o rezistență excepțională la coroziune și eliminând necesitatea vopsirii. Designul său etanș ermetic, combinat cu aripioare ondulate, asigură o protecție robustă împotriva mediilor dure și o disipare eficientă, fără întreținere-, a căldurii pe o durată de viață extinsă.



2.4 Asamblarea finală

Asamblarea finală reprezintă integrarea de precizie a tuturor componentelor majore. Ansamblul de înfășurare a miezului-este sigilat în rezervorul din oțel inoxidabil-rezistent la coroziune, care este umplut cu vid-cu fluid dielectric pentru a garanta rezistența dielectrică și răcirea superioare. Atașarea bucșelor de-înaltă tensiune, accesoriile și testarea finală riguroasă validează performanța completă, rezultând un transformator durabil și eficient de întreținere-optimizat pentru distribuția aeriană.

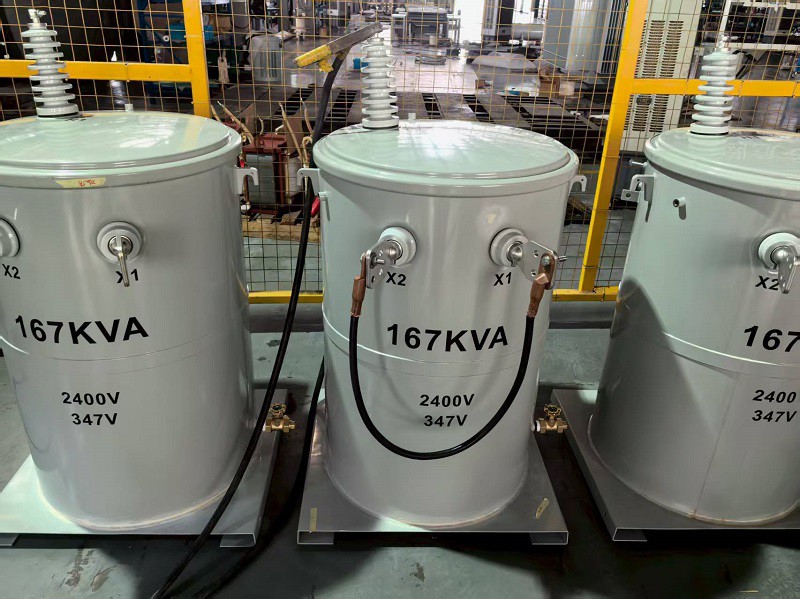

03 Testare

Transformatorul monofazat montat pe stâlp (model: 167 kVA-2,4/0,347 kV) de la SCOTECH a respectat standardele CSA C2.2-06(R2022) și CSA C802.1-13(R20). Testele de rutină au inclus măsurarea rezistenței înfășurării (HV: 0,09067Ω, LV: 1,919mΩ la 32 de grade și 60% umiditate relativă), test de raport (abatere: 0,04% mai mică sau egală cu 0,5%, grup vectorial: Ii6), test de polaritate (aditiv, îndeplinirea cerințelor de testare (aditiv, fără sarcină) toleranță, curent: 0,36%), test de sarcină (pierdere la 85 grade: 1165 W, pierdere totală: 1261 W, impedanță de scurtcircuit: 2,17% în toleranță de ± 10%, eficiență: 99,57% mai mare sau egală cu 98,63%), test de tensiune aplicată (LV: tensiune indusă fără scădere de 610%) test de rezistență (0,694 kV, 150 Hz timp de 48 s, fără colaps de tensiune), măsurare a rezistenței de izolație (LV-HV la masă: 29,1 GΩ), test de scurgere la presiune 20 kPa (24 ore, fără scurgeri sau deteriorare) și test de ulei (rezistență dielectrică: 58,4 kV, conținut de umiditate:/9,5 mg).

04 Ambalare și livrare

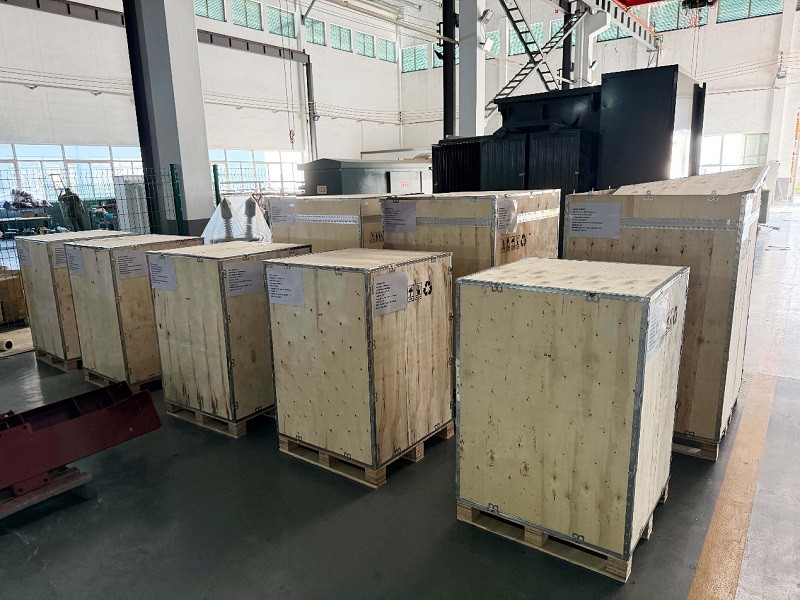

4.1 Ambalare

Pentru ambalare, transformatorul montat pe - stâlp monofazat - este adăpostit în siguranță într-o cutie durabilă din lemn de placaj. Înainte de a fi introdus în cutie, transformatorul este acoperit cu un strat de folie de plastic pentru a fi protejat de umiditate și contaminanți. Cutia din lemn este echipată cu întăriri de margine metalice pentru o mai bună durabilitate, iar pe suprafața sa sunt imprimate clar instrucțiunile esențiale de manipulare și semnele de avertizare. În plus, este așezat pe un palet, facilitând operațiuni logistice fără probleme și asigurând că transformatorul rămâne în stare bună în timpul transportului și depozitării.



4.2 Livrare

În condițiile CIF Montreal, transformatoarele montate pe un - stâlp - sunt transportate prin transport maritim. Vânzătorul aranjează și acoperă costul transportului maritim către portul Montreal, achiziționează asigurare de mărfuri maritime pentru a se proteja împotriva riscurilor potențiale de tranzit și se asigură că transformatoarele sunt manipulate și încărcate corespunzător pe navă pentru livrarea în siguranță la portul de destinație.





05 Site și rezumat

De la construcția sa robustă din oțel inoxidabil până la miezul înfășurat și înfășurările foarte eficiente, fiecare aspect al acestui transformator montat pe un-stâlp- monofazat este proiectat pentru un singur scop: fiabilitate de neegalat în domeniu. Este alegerea inteligentă și durabilă pentru utilitățile care doresc să sporească rezistența rețelei, să reducă costurile operaționale și să ofere servicii excepționale clienților lor. Sunteți gata să alimentați viitorul cu încredere? Contactați-ne astăzi pentru a descoperi cum acest transformator poate fi integrat în rețeaua dumneavoastră.
